Podpora zastrzałowa do podgrzewaczy

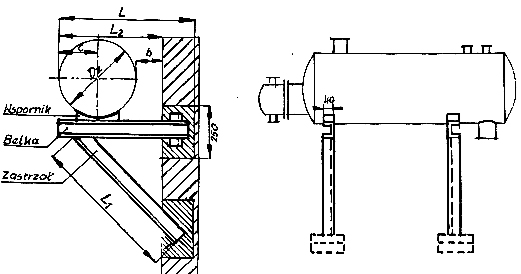

Rysunek

Galeria

Opis

Zastosowanie

Przedmiotowe podpory zastrzałowe służą do podpierania podgrzewaczy ciepłej wody o pojemności od 100 do 2000 dm3

Przykład zamówienia

Podpora zastrzałowa Nr 8 1 komplet

Uwaga

Podpory malowane farbą antykorozyjną

Tabela wymiarowa

Nr Podgrzewacz Belka Zastrzał Wspornik L2 b c g
pojemność Dz L C L1 Matr e
dm3 mm
1 100 400 720 50 960 40x40x4 228 470 100 170 380
2 150 450 755 50 1020 242 505 100 180 380
3 200 610 955 50 1300 290 705 200 200 380
4 300 450 755 50 1020 242 505 100 180 380
5 400 710 1015 50 1380 310 765 200 210 380
6 600 710 1015 50 1380 310 765 200 210 380
7 800 710 1215 65 1520 480 865 200 260 510
8 1000 910 1285 65 1600 520 935 200 280 510
9 1250 910 1285 65 1600 520 935 200 280 510
10 1500 1012 1346 65 1720 540 996 200 290 510
11 2000 1212 1481 80 1950 50x50x5 610 1131 200 325 510
